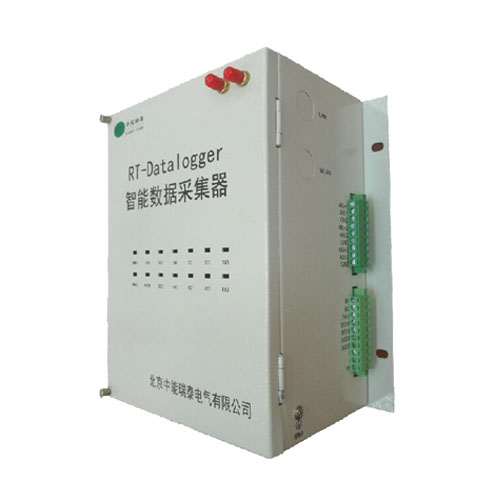

RT-Datalogger數據采集器是針對分布式光伏電站設計一款數據采集通訊裝置，能夠與電站逆變器、匯流箱、電表實時通訊，實現對電站運行狀況遠程監控，使光伏電站的巡視更加簡單、便捷，從而降低運營維護成本，提高光伏電站工作的穩定性和可靠性。

適用范圍

適用于分布式光伏電站，尤其是無法部署有線網絡進行通訊偏遠地區。裝置安裝在光伏電站并網箱內，使用串口、網口采集現場其他設備數據，再通過有線或無線（GPRS/3G/4G）方式實現與綜自系統通信。

主要功能

1）采集間隔層逆變器、柱上變、電能表等設備數據，實現數據遠傳。

2）支持接收多種對時信號，實現時間同步。 如SNTP、104規約對時。

3）支持各種常見的工業控制通信規約 如Modbus_RTU、IEC870-5-104等，不同協議之間的數據可自由轉換。

4）支持多主站通訊：提供多種不同的數據轉發點表，不同主站的規約轉發可采用不同的數據轉發表。

5）通訊代理與監聽：能夠以無擾動方式監聽與現場智能設備、遠方監控系統的通訊內容，并將監聽數據上送至其他系統。

6）遠程控制：具備2路開出接口，可實現控制現場1路斷路器分合閘。

7）數據存儲：支持按設定周期存儲采集到的間隔層數據，自定義告警記錄，以及相關配置參數，裝置掉電后數據不丟失。

8）維護功能：支持遠程升級程序，自定義告警復位，裝置重啟。

系統特點

?強大的數據處理能力

多線程處理機制，數據采集與信號處理相分離，數據處理支持遙信信號取反，延時告警；遙測數據乘系數、殘差清零等。大大提高整個系統數據處理效率。

?快速的擴展規約開發平臺

將通訊鏈路管理與報文解析分開設計，采用模塊化管理各類通信規約。對于各種不具備的通信規約，系統具備快速開發實現的能力。

?易用的通訊配置與調試平臺

完全基于網絡的診斷調試，可遠程進行配置通訊參數、裝置重啟、數據處理、控制令模擬、報文監視、調試信息查看等，多主站數據點表可簡單配置即可實現。

?安全，穩定的無線通訊平臺

無線通訊使用成熟的VPN-IPSec技術，在公網上搭建專用虛擬隧道，客服端與服務器端使用加密，解密技術保證數據安全性。通訊網絡具有自動恢復功能。

電氣參數

★工作電壓及范圍：額定電壓：AC220V；

                             AC 范圍：85-264V；

★紋波：輸入電壓值Un*15%；

★電壓跌落：額定電壓值60%幅度20ms 的電壓跌落，不會導致裝置復位或關機重啟；

★功耗：<20W。

環境參數

★工作溫度：正常工作溫度：-25°C 至55°C；

                 極限工作溫度：-40°C 至70°C

                 相對濕度：5%-95%，設備內部不凝露、不結冰；

★存儲及運輸溫度：-40°C 至70°C；

★其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施。

機械參數

★安裝尺寸：228*212*112（長*寬*厚度）；

★防護等級：IP20；

★安裝方式：壁掛式安裝。

處理器參數

CPU：ARM Cortex-A8 800MHz-1GHz；

Memory：464MB DRAM；

FLAS：512MB NAND Flash；

OS：嵌入式Linux。

串口參數

★串口類型：RS485接口，連接形式為接線端子；

★串口數量：標配：3路；

★波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

★傳輸距離：1200m，負載個數1 個；

★接線形式：屏蔽雙絞通訊線。

以太網接口

★接口形式：RJ45；

★傳輸速率：100Mbps；

★傳輸標準：10Base-T/100Base-TX/100Base-FX；

★傳輸距離：<100m；

★接線形式：屏蔽超五類纜；

★接口數量：1 個RJ45。

無線通信接口

★接口形式：標準SMA 陰頭天線接口，特性阻抗50 歐；

★接口數量：2個。

絕緣電阻

★裝置的帶電部分和非帶電部分及外殼之間，以及電氣上無聯系的各電路之間，用500V 的兆歐表測量其絕緣電阻值，正常試驗大氣條件下絕緣電阻>100MΩ。

沖擊電壓

★在正常試驗大氣條件下，裝置的電源回路、告警繼電器輸出觸點回路對地以及回路之間能承受1.2/50μs 的標準雷擊波的短時沖擊。電壓試驗開路試驗電壓為5kV。

抗干擾性能

（1）脈沖干擾

裝置能承受試驗電源頻率為100kHz 和1MHz，試驗電壓為共模2500V、差模1000V 的衰減振蕩波。試驗時給被試裝置預先施加電源，按GB/T14598.13 所列臨界條件疊加干擾試驗，電壓裝置不誤動、不拒動。

（2）快速瞬變干擾

裝置能承受GB/T 14598.10-1996 標準規定的IV 級（4kV±10%）快速瞬變干擾試驗。

（3）靜電放電

裝置能承受GB/T 14598.14-1998 標準規定的IV 級（空間放電15kV、接觸放電8kV）靜電放電試驗。

（4）浪涌

裝置能承受GB/T 17626.5 1999 標準規定的浪涌沖擊抗擾度III 級干擾試驗(共模2000V、差模1000V)。
